자사기술/특허증

Precious environment Our hands

대기분야 수처리분야 특허증

고농도 복합악취 오존처리 시스템

(Ozone Treatment System for High-Concentration Complex Odor)

오존 산화공정과 산/염기 약액 공정을 조합한 고농도 복합악취 처리 시스템으로 유ㆍ무기성 악취물질, VOCs 물질을 처리하는 복합형 탈취 기술

효과

  • 단일 공정의 약점을 보완한 Hybrid 공정으로 처리 효율이 높음
  • 오염물질의 부하 변동 및 동ㆍ하절기의 가스 온도 변화에 대응 가능
  • 전단의 오존농도를 변화시키면서 탈취 효율을 높이고, 후단 공정에서 잔류 악취물질을 제거하여 탈취 효율을 획기적으로 개선
  • 2차 오염물질의 발생이 없음
  • 처리 시설의 자동화로 유지관리가 용이

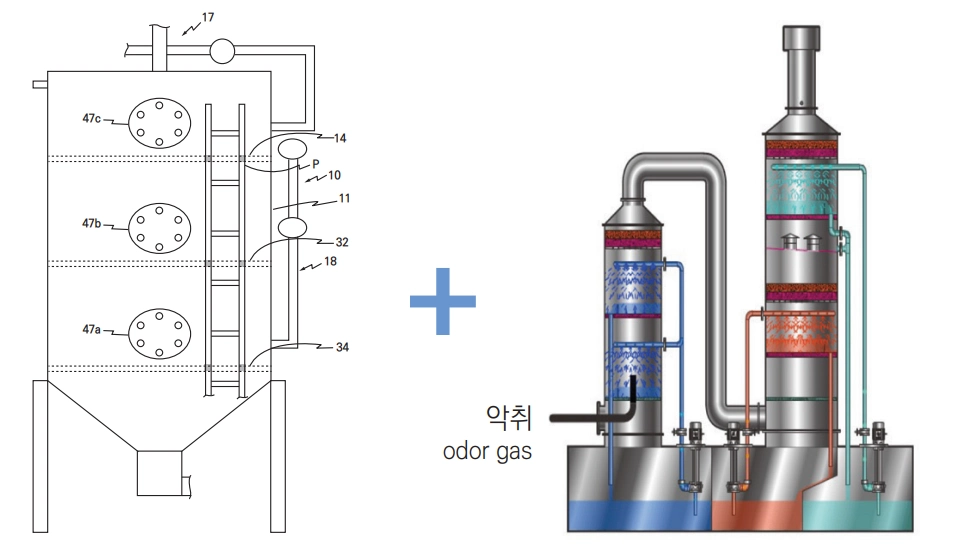

기술 원리

< 오존산화 + 약액세정(산/염기) 최적 조합 공정 > Optimal combination process of ozone oxidation and
wet chemical scrubbing (acid/alkaline)

지적재산권

  • 2020년 환경부 환경기술 국제공동 현지 사업화 지원 사업에 의해 개발된 제품임 This product was developed as a result of the 2020 South Korean Ministry of Environment's International Joint Local Business Promotion Project.
  • 프로젝트 명(Project name) : 중국 산둥성 일조시 악취배출시설 고농도 복합악취 처리 실증화 사업 A localization study on the improvement of the high concentration complex odor treatment in Rizhao odor emission facility in China

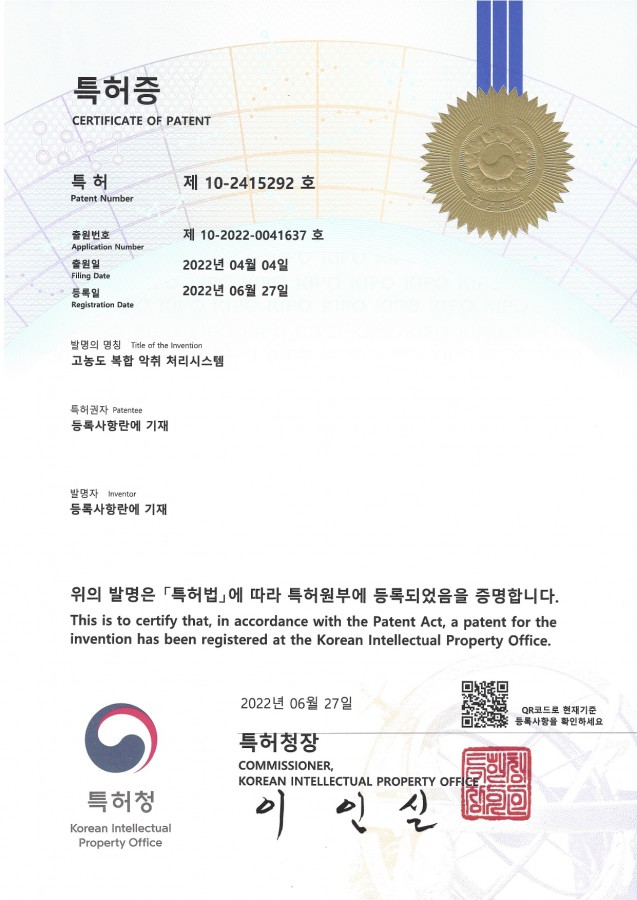

  • 특허명(Patent name) : 고농도 복합악취 처리 시스템 High-conentration complex odor treatment system 등록번호(Registration number) : 10-2415292

※ 좌우로 드래그하시면 테이블 전체를 볼 수 있습니다.

In(㎎/㎥) Out(㎎/㎥) Removal(%)
암모니아 (NH3) 53.48 0.01 99.98
황화수소 (H2S) 4.5 0.1 99.78
메틸메르캅탄 (CH3SH) 0.36 〈 0.1 97.24

기술 특징

  • 원수의 종류에 따라 다양하게 구성 가능
  • 원수의 수질 변동에 관계없이 처리 수량과 처리수질이 거의 일정함
  • 막소재의 물리, 화학적 기능에 의해 입자크기별, 화학적 친화성에 의하여 분리되므로 특정 물질만을 분리하는 기능을 가짐 응용 범위 넓음
  • 자동화 무인화로 유지관리가 용이함 용량 증설이 간단하고 단순함
구분
Division		 CS-FLO ® SYSTEM
소요부지 Required site 콤팩트한 System으로 구성된 2㎛ 분리 막을 통해 여과하므로 침전조가 불필요하여 소요부지 절감 Reducing the required site due to no need for sedimentation tank because of compact system configuration that filters through 2㎛ separation membrane
약품 사용량 및 슬러지 발생량 Amount of chemicals used and sludge generation 고분자 응집제를 사용하지 않아 응집제 사용량을 최소화한 분리 막 기술Membrane technology that requires no polymer as well as minimizes the amount of coagulant 고분자 응집제를 사용하지 않아 슬러지 발생량이 대폭 절감Significant reduction in sludge generation by polymer-free coagulation process고분자 응집제를 사용하지 않아 응집제 사용량을 최소화한 분리막 기술Reduce costs by polymer-free coagulation process

바이오필터를 이용한 악취 제거 기술

(Odor Removal Technology Using Bio Filter)

가스 형태로 대기 중으로 방출되는 오염물질 처리하는 방법으로 고농도 및 저농도 배기가스 처리에 효과적이고 저비용, 친환경적 처리 방법

효과

  • 소각처럼 연료가 필요 없음
  • 화학약품의 첨가가 필요 없음
  • 저렴한 비용
  • 안전한 처리 공정
  • 미생물 효소의 자생성장
  • 유해가스 발생 없음

기술원리

Biofilters(BF)

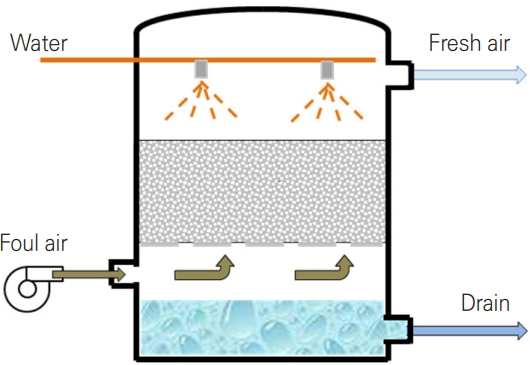

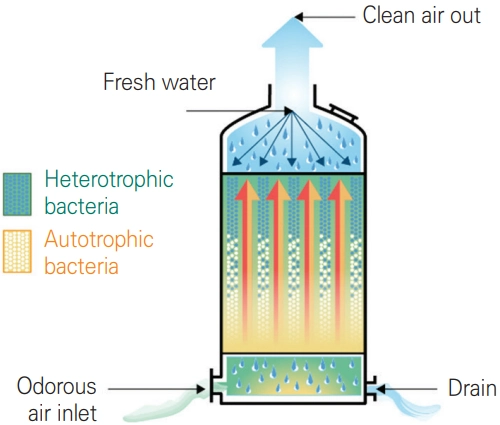

Biotrickling Filter(BTF)

※ 좌우로 드래그하시면 테이블 전체를 볼 수 있습니다.

Parameters(ppmV) BIOREM Media(%) Other Media(%) Organic Media(%)
HydrogenSulfideAcid (H2S) 99.0 〉98 90.0
황화수소 (H2S) 4.5 0.1 99.78
MethylMercaptans (MM) 99.7 〉95 99.7
DimethylDisulfide (DMDS) 97.1 〉95 0

기술 특징

  • 다양한 애플리케이션을 위한 모든 범위의 Engineered Media 보유
  • 장기간 운전 성과의 실적을 가진 반영구적인 메디아 수명 보증
  • 메디아 분해 및 성능 저하 없이 20년 이상 운전 가능
  • 배압이 낮아 에너지 소모량 감소 및 유지관리 비용 저렴

※ 좌우로 드래그하시면 테이블 전체를 볼 수 있습니다.

구분 Division 기존 Biofilter / Typical Biofilter 해당 기술 / Our technology
소요부지 Required site 큰 설치 공간 Large installation space 맞춤형 제작 가능 Customizable
소비에너지 Energy consumption 과도한 에너지 소비Excessive energy consumption 낮은 에너지 소비Low energy consumption
Media 상태 Media status Media 변동 및 자체에 의한 악취 배출Media fluctuations and odor emission by itself Media 형상 변동 없음No change in media shape
시간의 변화에 따른 성능 Performance over time 시간에 따른 성능 저하Performance degradation over time 영구적인 성능Permanent performance
유지관리비 Maintenance cost 높은 유지관리비High maintenance cost 낮은 유지관리비Low maintenance cost

TOC 저감을 위한 오존처리 시스템

(Ozone Treatment System for TOC Reduction)
  • 2022년부터 모든 폐수처리/배출시설의 유기물질 관리지표가 COD(Chemical Oxidation Demand, 화학적 산소요구량) 기준에서 TOC(Total Organic Carbon, 총 유기탄소)로 전환됨
  • 필요시(소독, 색소 제거용) Side Stream 방식으로 적용되던 오존처리 공정이 최근에는 TOC 제거가 필요하므로 고농도 오존 주입이 필요한 하폐수처리장의 경우 Full Stream 방식으로 설계됨. 특히, 고농도 산업폐수 처리용으로 고농도 오존이 활발히 적용되고 있음

기술원리

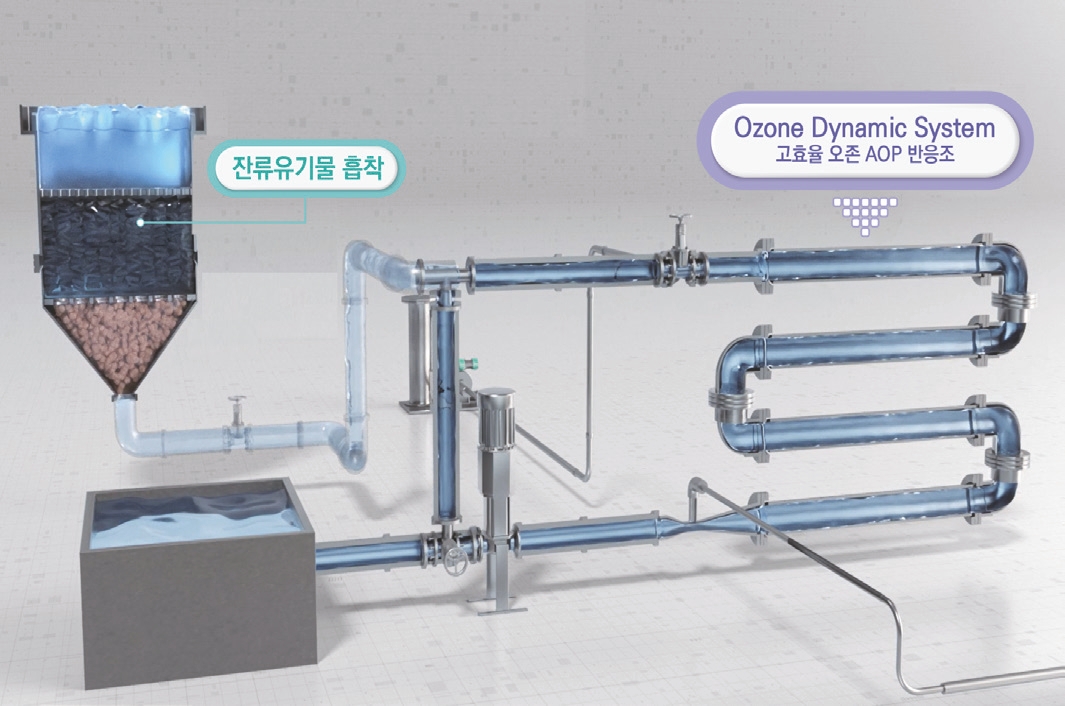

기술 개요도 Technical overview diagram

물기술 성능 검증서(제2023-1호, 2023) Water Technology Performance Verification

  • 검증기관 : 한국물기술인증원, 국가물산업클러스터 물기술 성능 검증서 획득
  • 공동 기술 보유기업 : ㈜청수, ㈜엔비인사이트

※ 좌우로 드래그하시면 테이블 전체를 볼 수 있습니다.

구분
Division		 단위(Unit) Division 단위(Unit) 검증결과 (목푯값) Verification results(target value)
2ppm 4ppm 6ppm 8ppm 10ppm
오존 전달효율 Ozone dissolution efficiency % 99.94 (97.3) 99.95 (94.2) 99.93 (90.7) 99.18 (88.1) 94.13 (85.3)

지적재산권

  • 고효율 플러그 플로형 오존 용해 반응조를 구비한 고도산화 수 처리 장치 Water treatment apparatus including vessel for advanced oxidation of plug-plow type 등록번호(Registration number) : 10-2293552
  • 개량된 오존 가스 용해 처리 구조를 갖는 고도산화 수 처리 시스템의 오존 가스 용해 처리 장치 Apparatus for dissolving ozone gas in advanced oxidized water treatment system with improved ozone gas dissolving treatment structure 등록번호(Registration number) : 10-2350547

지적재산권

  • Plug-flow형 오존 용해/처리 reactor로 기존 CSTR형 오존용 해조에 비해 반응속도가 3.9배 증가
  • 압력 변화를 통해 미세기포 형성, 와류 및 난류 형성으로 오존 용해율 증가(Dynamic Zone)
  • 오존 가스 Holding 구간에서 미반응 오존 가스 체류로 반응조 내 오존 가스 체류시간 증가로 오존 용해율 증가(Dynamic Zone)
  • 반복적인 압력 변화 구간을 통해 연속 용해로 미반응 오존 가스 완전 용해로 처리 효율 증가
  • 다양한 업종 폐수 TOC 처리를 위한 고효율 오존처리 시스템
  • 기존 가압 Injection 대비 오존처리효율 30% 증가 → 오존주입량 및 에너지 절감

에너지 절감형 고효율 산기 장치

(High-Efficiency Energy Saving Aerator : ESA)

기존 산기관의 다양한 단점을 개선하고 효율을 높이기 위해 개발된 산기관으로 보다 더 미세한 마이크로 버블 발생으로 산소 전달률이 높으며 폐수와 산소의 강한 충격을 의도하여 미세기포가 발생하고, 산소의 강제 용해가 이루어지는 기술

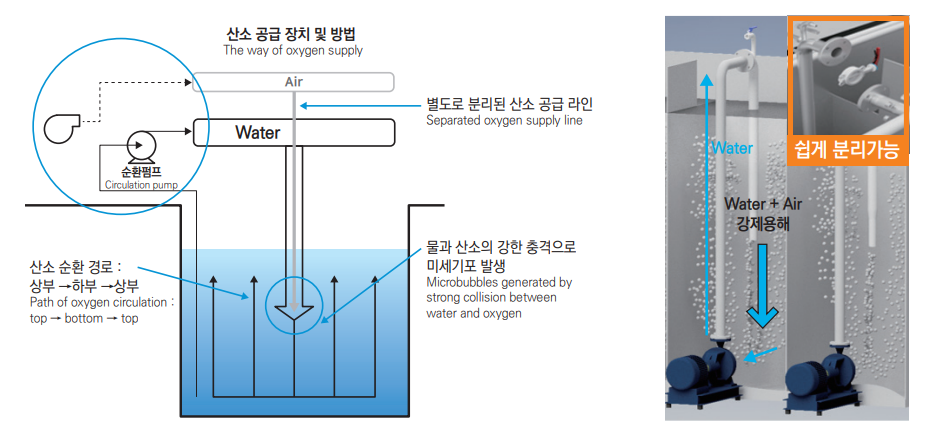

기술원리

고효율 산기관 High-Efficiency Diffusers

  • 기존 산기관이 단일 수직 방향(아래에서 위)이던 반응조 내 순환 방향이 와류의 형식으로 이루어지며, 폐수와 산소의 강한 충격 발생으로 미세기포가 발생되어 산소의 강제 용해가 이루어짐 → 산소전달효율 증가, 소요부지 절감, 에너지 절감 Forcing dissolution of oxygen due to microbubbles generated from the strong crashes between wastewater and oxygen owing to vortex type circulation method of High-Efficiency Diffusers in reactor in contrast to a single vertical direction (from bottom to top) type circulation method of current diffuser in reactor → Increased oxygen transfer efficiency, reduced land requirements, and energy savings
  • 산기관이 폭기조 상단에 위치하여 설치 및 보수가 안전

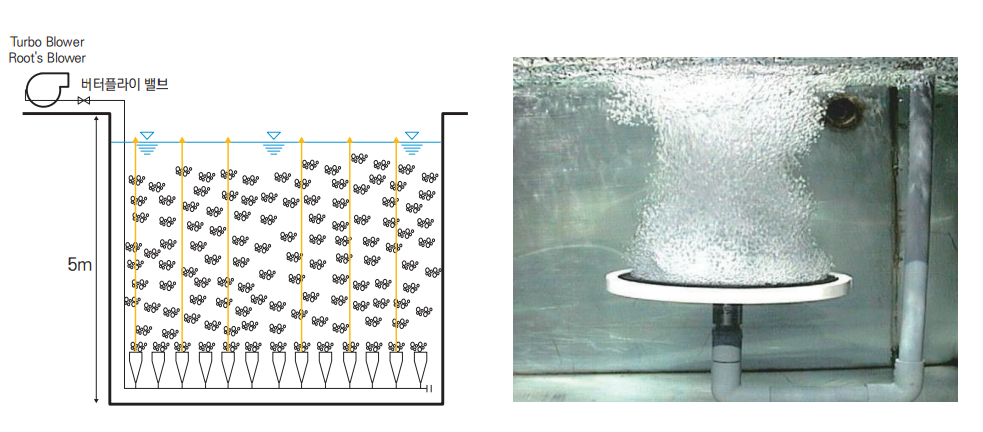

기존 산기관 Current diffuser

  • 과다한 에너지 소비, 반응조 깊이가 깊어질수록 에너지 소비 증가 Excessive energy consumption, the deeper the aeration tank, the higher the energy consumption
  • 낮은 산소 전달효율, 산기관의 소모성 높음, 폭기조 하단에 위치하여 교체의 어려움, 자연적 산소전달 방식으로 접촉시간이 짧고, 산소전달 효율 떨어짐 Low oxygen transfer efficiency, high consumption of diffuser, difficult to replace as it is located at the bottom of the aeration tank, short contact time and low oxygen transfer efficiency due to natural oxygen transfer method

지적재산권

  • 기술 보유기업(Technology holding company) : ㈜아쿠아 웍스 AQUAWORKS Co., Ltd.
  • 기술제휴 기업(Technology partnership company) : ㈜청수 Cheongsu Co., Ltd.
  • NET 신기술 인증(제1414호) : 워터젯 원리를 이용한 산소전달효율을 향상시킨 산기 장치 제조기술 NET(New Excellent Technology)(No.1414) : High efficiency energy saving aerator technology utilizing waterjet principle
  • 특허명(Patent name) : 워터젯을 이용한 산기관장치 Air dispersion apparatus using water jet 등록번호(Registration number) : 10-2063317

기술특징

※ 좌우로 드래그하시면 테이블 전체를 볼 수 있습니다.

구분
Division		 멤브레인 산기관 Membrane diffuser 고효율 산기관
(ESA)		 기존 기술과의 차별성Differentiation from current technology
산소전달효율[%]Oxygen transfer efficiency 15 ~ 20 65.6 기존 대비 3배 이상 높은 효율Efficiency more than 3 times higher than current technology
소요부지Required site 전체 시설 부지의 약 30% 차지Approximately 30% of the total facility site 멤브레인 산기관 대비 소요부지 50% 이상 절감Reduce more than 50% of the required site compared to membrane diffusers -
기포 크기[mm]Bubble size 1.5 ~ 7.5 2 완전 구형의 균일한 미세기포Perfectly spherical uniform microbubbles
부상 속도[m/s] Floating speed 0.210 ~ 0.340 0.134 ~ 0.184 기-액 간의 2배 이상 접촉 가능Possibility to more than twice contact time between air and water
  • 기존 멤브레인 산기관 대비 2배 이상 높은 산소전달 효율을 보유하여 폐수처리 효율을 증대시킴으로써 적은 에너지 소비가 가능함
  • 고효율 산기관은 모든 기본 하폐수 처리 시설의 생물 반응조에 별도의 시스템 변경 없이 적용할 수 있으며, 산소 공급장치가 필요한 모든 생물학적 처리 시설에 적용 가능
  • 고효율 산기관은 기존 산기관과는 달리 설치시에 폭기조 물 비울 필요없음(운영정지가 필요없고 반영구적인 수명을 지니고 있어 유지관리비 절감을 기대할 수 있음)
  • 기존 공정의 높은 용적부하와 유입폐수의 증가로 인해 폐수처리 효율이 떨어져 문제가 발생될 경우 폭기조의 증설 없이 고효율 산기관 장착만으로 폐수처리 효율을 증가시켜 문제 해결이 가능
  • 다른 공정을 유지하면서 폭기조만 개선하여 시스템 구축 가능
  • 고농도 유기성 폐수, 고농도 질소 폐수, 난분해성 폐수 처리 등 전체 공정 설계 및 시공 가능

폐기물 매립장 침출수 처리 시스템

(Leachate Treatment System for Waste Landfill)

고효율 산기관과 MBR이 적용된 매립장 침출수 생물학적 처리 공정

기술 관련 사진

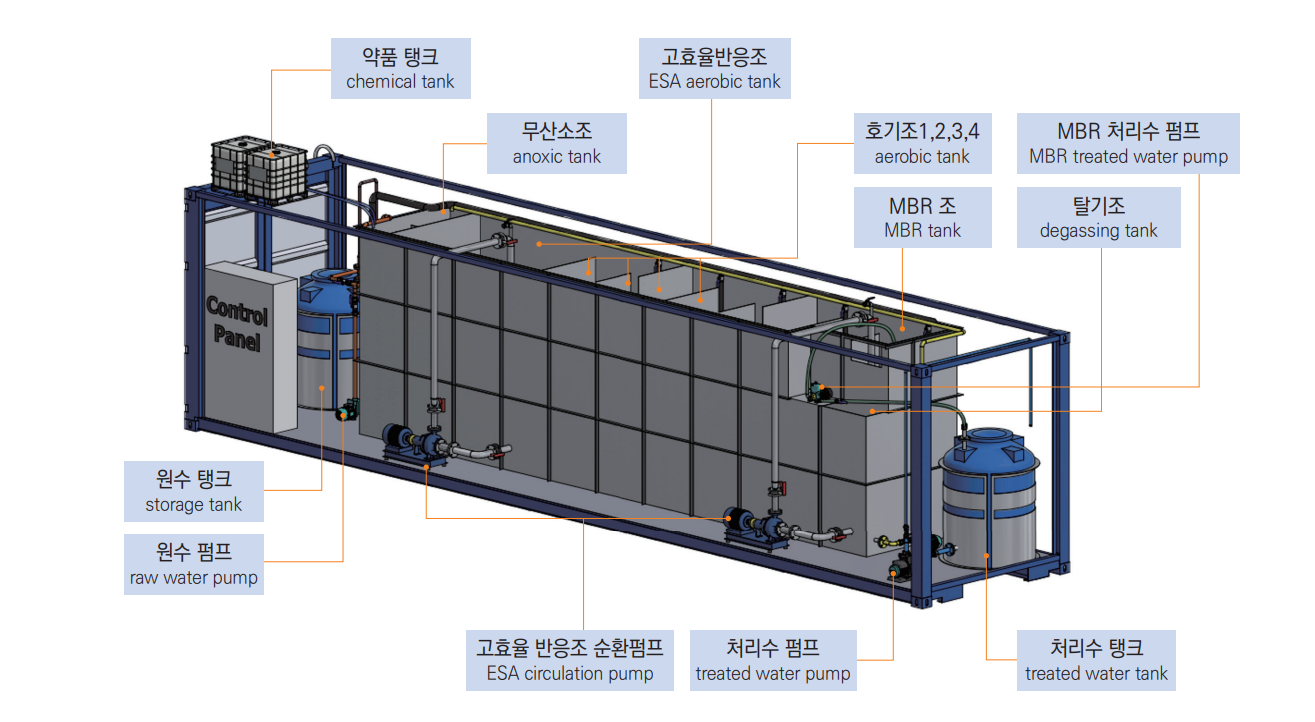

침출수 처리 시설 Pilot 3D LAY OUT 3D LAYOUT for Leachate Treatment Plant Pilot

지적재산권

  • 2021년 대구시 스타기업 육성사업 맞춤형 패키지 신속지원 사업에 의해 개발된 제품임 It is a product developed by the customized package rapid support project for the 2021 Daegu City Star Company Promotion Project.

특허명(Patent name)

  • 폐기물 매립장용 침출수 처리 시스템 Leachate treatment system for waste landfill 등록번호(Registration number) 10-1678202
  • 개량된 산기 처리 구조를 갖는 생물막 반응 처리형의 하·폐수 처리 시스템 Biofilm reactor type sewage·wastewater treatment system having improved aeration structure 등록번호(Registration number) 10-2336842 기술 보유기업(technology holding company) : ㈜아쿠아웍스 AQUAWORKS Co., Ltd. 기술제휴 기업(Technology partnership company) : ㈜청수 Cheongsu Co., Ltd.
  • 개량된 고도 처리 구조를 갖는 하·폐수 복합처리 시스템 Sewage and wastewater complex treatment system with improved advanced treatment structure 등록번호(Registration number) 10-2477928호 공동 기술 보유기업: ㈜청수, ㈜엔비인사이트 Joint technology holding company: Cheongsu Co., Ltd., Envy-Insight Co., Ltd.

기술 특징

  • 고효율 산기관을 접목시킨 MBR System은 기존 공정의 산소전달률 저하가 발생하는 단점을 해소하고 운영비 절감 효과와 멤브레인 산기관 대비 2배 이상 높은 산소전달 효율을 보유하여 폐수처리 효율을 증대시킴으로써 적은 에너지 소비가 가능
  • 고효율 산기관과 MBR을 결합하면 활성 슬러지 체류시간(SRT)을 대폭 증가시킬 수 있어 슬러지 자산화를 유도하여 잉여슬러지가 감소하게 되고 최종적으로 슬러지 처리 비용 감소를 통해 경제성 향상
  • 높은 산소전달률과 고농도 MLSS 유지를 바탕으로 난분해성 물질들도 처리 가능

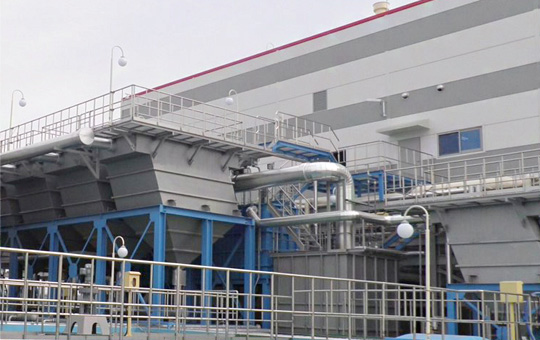

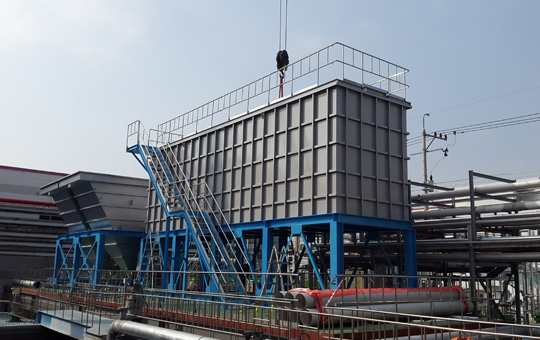

고효율 침전조 설계 및 시공

침전조 내부에 다수의 경사 판을 설치하여 침강 수심을 축소함으로써 침전 속도를 증가시키는 경사판식 고속 침전조에 관한 것으로, 상단부에 처리수 배출관이 설치된 다수의 장방형 경사 판을 침전지 내부에 밀착 설치함으로써, 침강 수심을 단축할 뿐만 아니라 각각의 경사 판이 외부와 격리된 침전 공간을 형성하도록 하여 독립된 침전조 역할을 수행하도록 함과 동시에 별도의 부대설비 없이도 용이하게 유지관리 가능할 수 있도록 한 것이다.

효과

  • 침전조의 성능 향상
  • 운영비용 및 설치 비용 절감
  • 유지관리 용이
  • 협소한 공간에서 설치 가능

※ 좌우로 드래그하시면 테이블 전체를 볼 수 있습니다.

항목 단위 고효율 침전도 일반 침전도
표준 수면적 부하 ㎥/㎡.d 90 ~ 120 12 ~ 30
체류시간 hr 0.8 ~ 1.0 3.0 ~ 4.0
SS 제거율 % 98.5↑ 75 ~ 90
유출 SS 농도 ㎎/ℓ 10 ~ 25 70 ~ 150

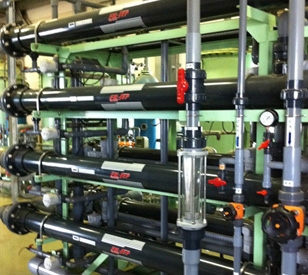

CS-FLO SYSTEM : 중금속 처리용 막분리 공정

  • 일본 Nihon Filter사와의 기술제휴를 통해 개발한 MF(정밀여과) 여과 시스템으로 중금속 폐수처리용 막분리 시스템
  • 중금속 폐수처리에 적합한 형상(Tubular Membrane)과 구조를 가지고 있어 기존의 분리 막과는 달리 중금속 폐수의 분리 농축 장치에 최적화된 MF 분리막 사용
  • 중금속 폐수처리에 대한 다년간의 실적과 노하우, 중금속 폐수처리에 최적화된 Membrane의 결합으로 완성된 CS-FLO System은 완벽한 처리 성능을 보장
  • 기존 폐수처리 시설(응집-침전) 대비 설치면적 대폭 감소(기존 시설 재이용 가능)

※ 좌우로 드래그하시면 테이블 전체를 볼 수 있습니다.

형식 MFCW-2 MFCW-3 MFCW-4 MFCW-6 MFCW-8 MFCW-8H
처리수량 2,500L/h 5,000L/h 5,000L/h 10,000L/h 10,000L/h 20,000L/h
MF 모듈 수 2 3 4 6 8 8

※ 처리수량은 원수의 조성에 따라 변동될 수 있습니다.

특허증

※ 등록증/인증서 사진을 터치하시면 확대보기 및 다운로드 받으실 수 있습니다.

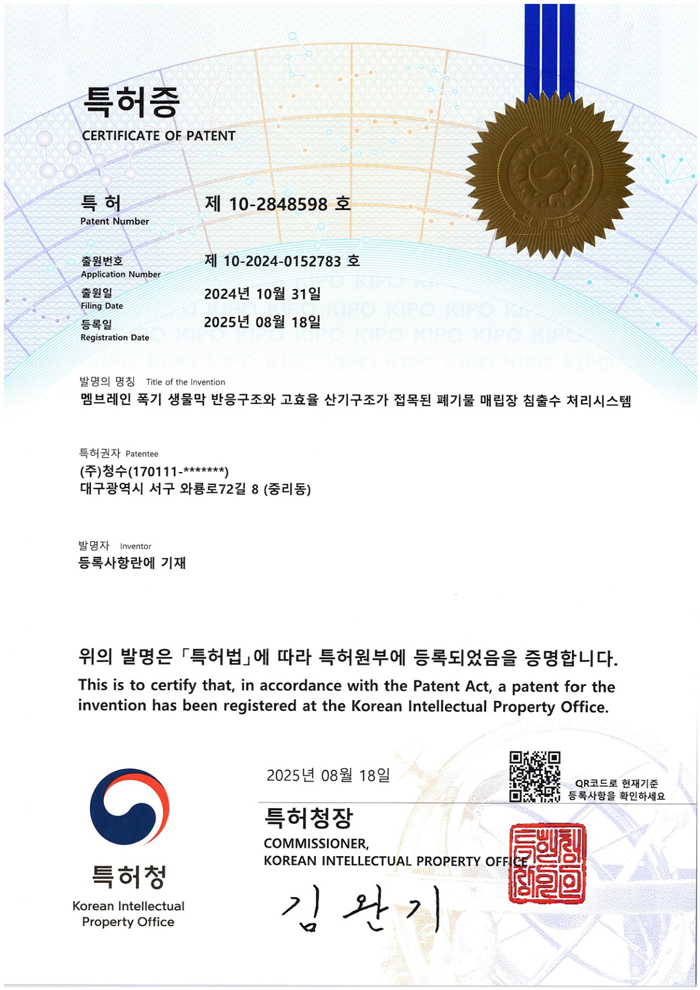

  • 멤브레인 폭기 생물막 반응구조와 고효율 산기구조가 접목된 폐기물 매립장 침출수 처리시스템

  • 다중여과 농축기반의 황산염 폐수 처리방법 및 황산염 폐수처리 시스템

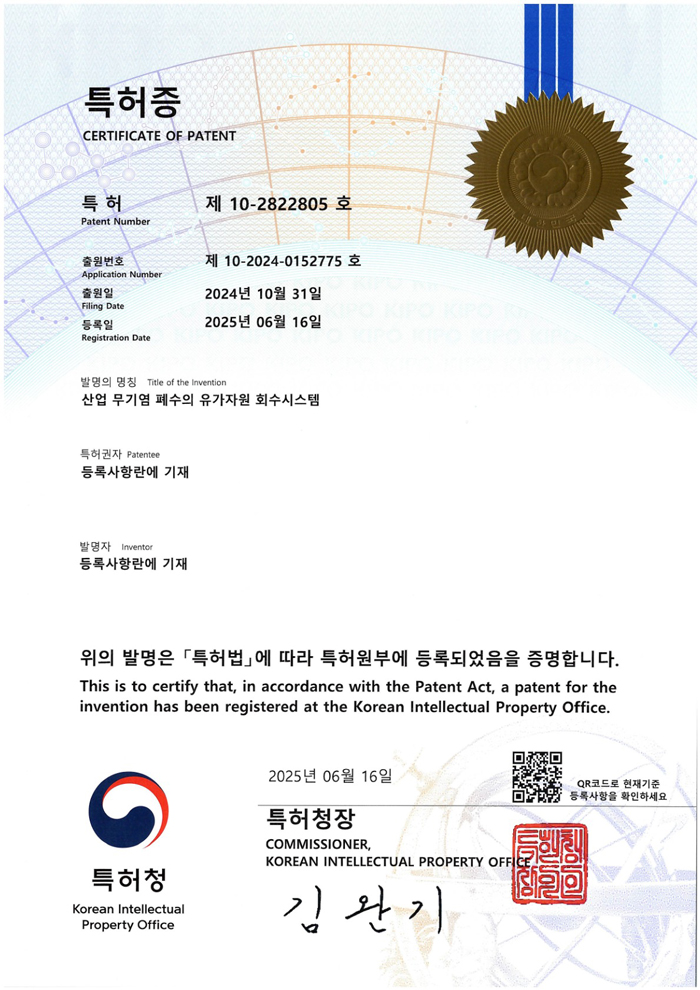

  • 산업 무기염 폐수의 유가자원 회수시스템

  • 고회수 효율과 수명이 연장된 다중 역삼투 처리구조의 수처리시스템

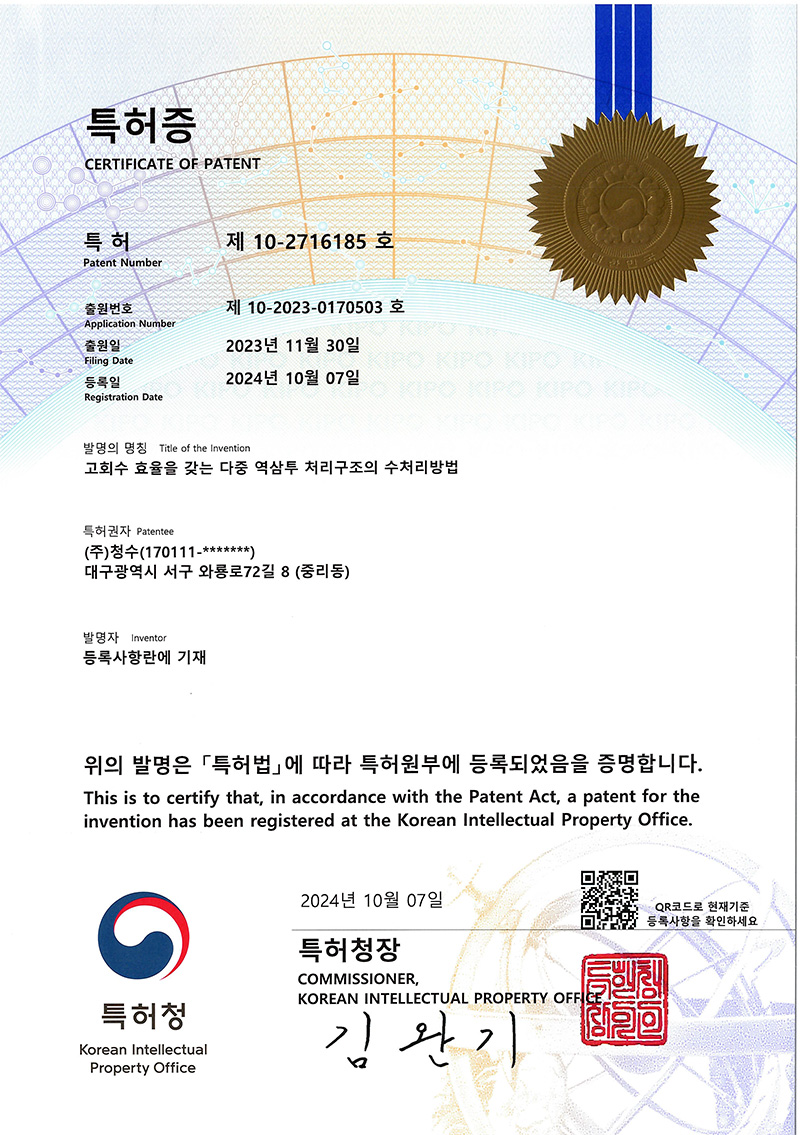

  • 고회수 효율을 갖는 다중 역삼투 처리구조의 수처리방법

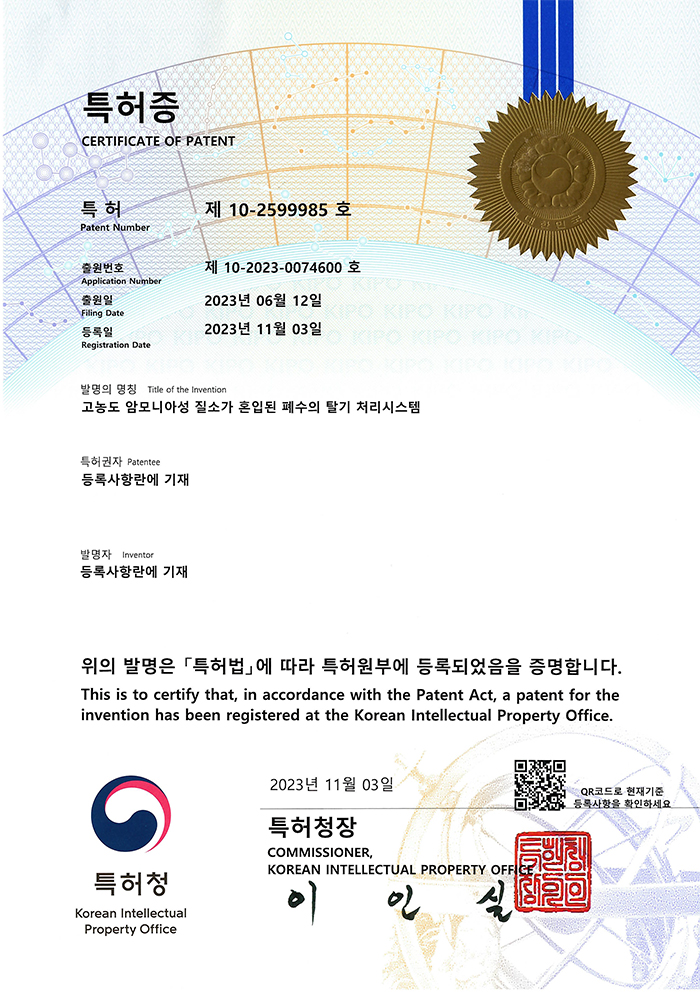

  • 고농도 암모니아성 질소가 혼입된 폐수의 탈기 처리 시스템

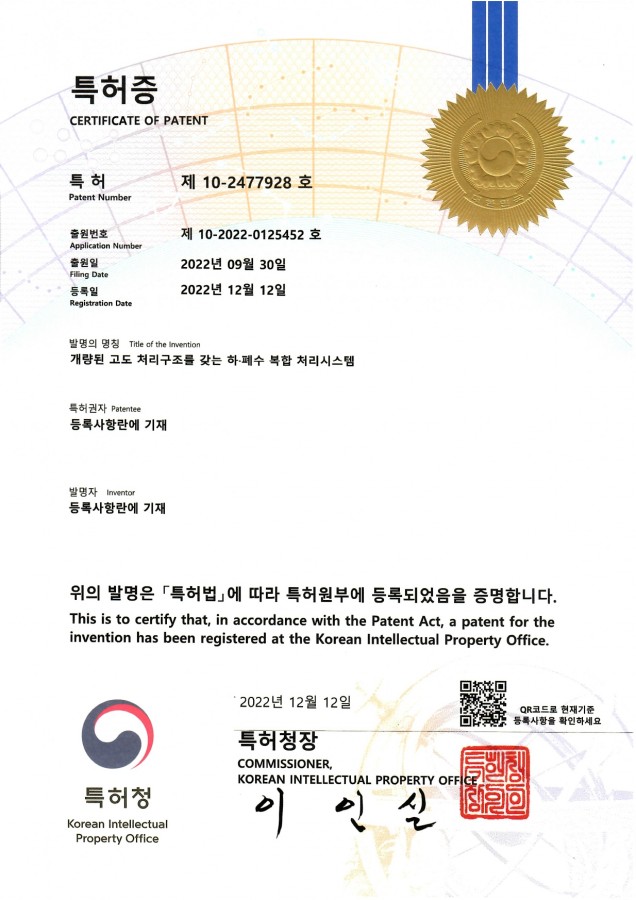

  • 개량된 고도 처리구조를 갖는 하폐수 복합 처리 시스템

  • 고농도 복합 악취 처리 시스템

  • 개량된 오존가스 용해 처리구조를 갖는 고도 산화 수처리 시스템의 오존가스 용해 처리 장치

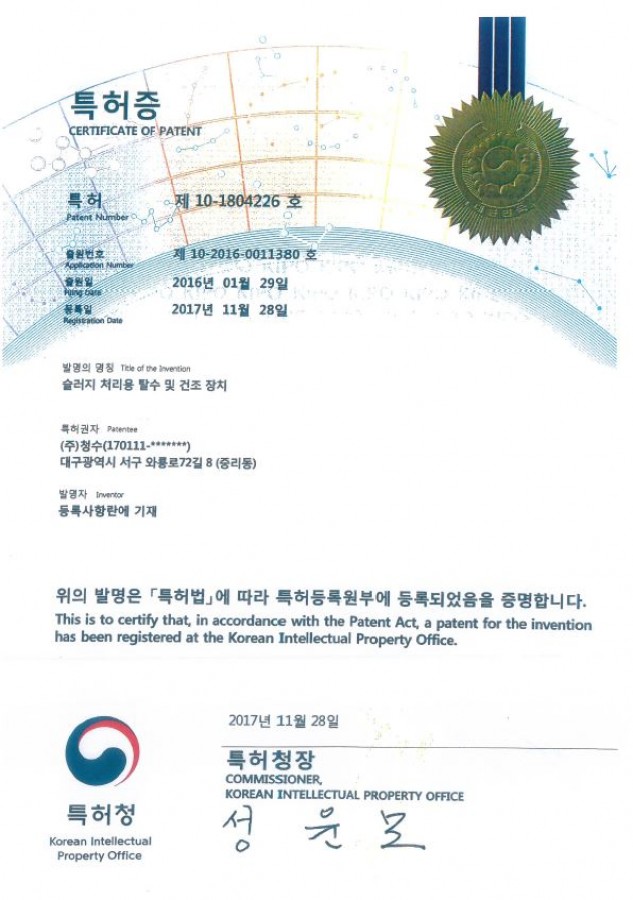

  • 슬러지 처리용 탈수 및 건조장치

  • 막분리를 이용한 중금속 폐수 처리장치와 그를 이용한 폐수 처리 방법

  • 막분리-이온교환을 이용한 중금속 폐수 처리장치와 그를 이용한 폐수 처리 방법

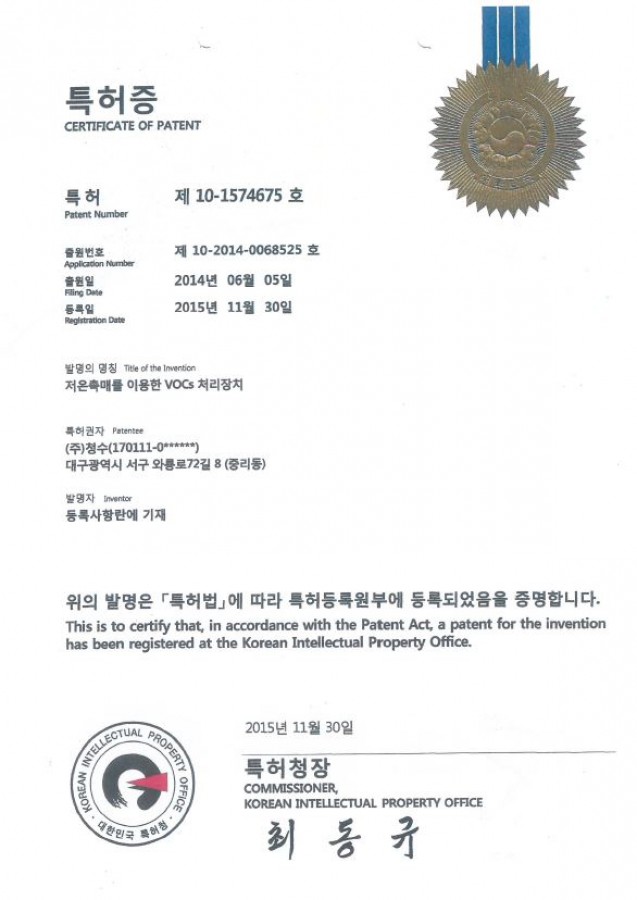

  • 저온촉매물 이용한 VOCs 처리장치

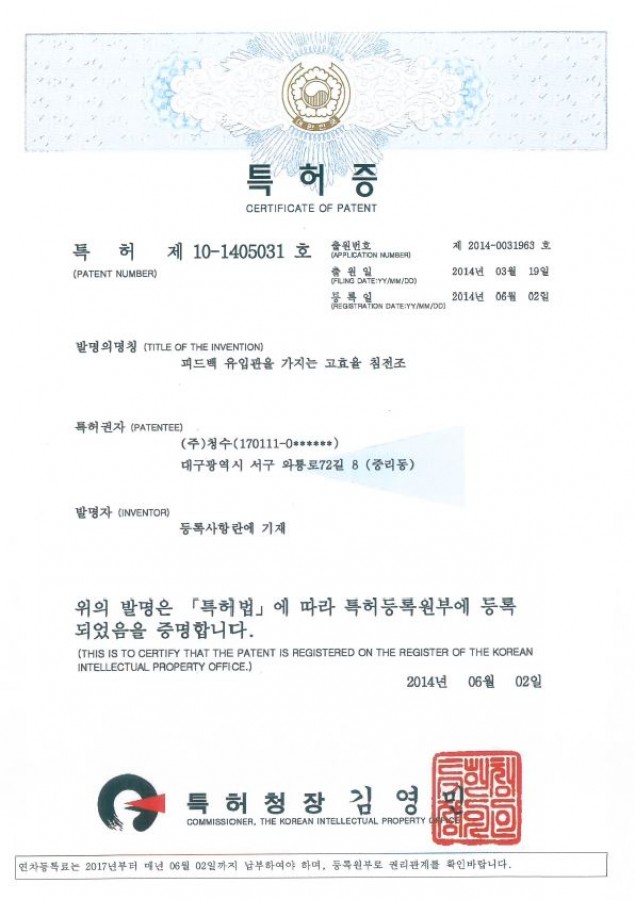

  • 피드백 유입관을 가지는 고효율 침전조

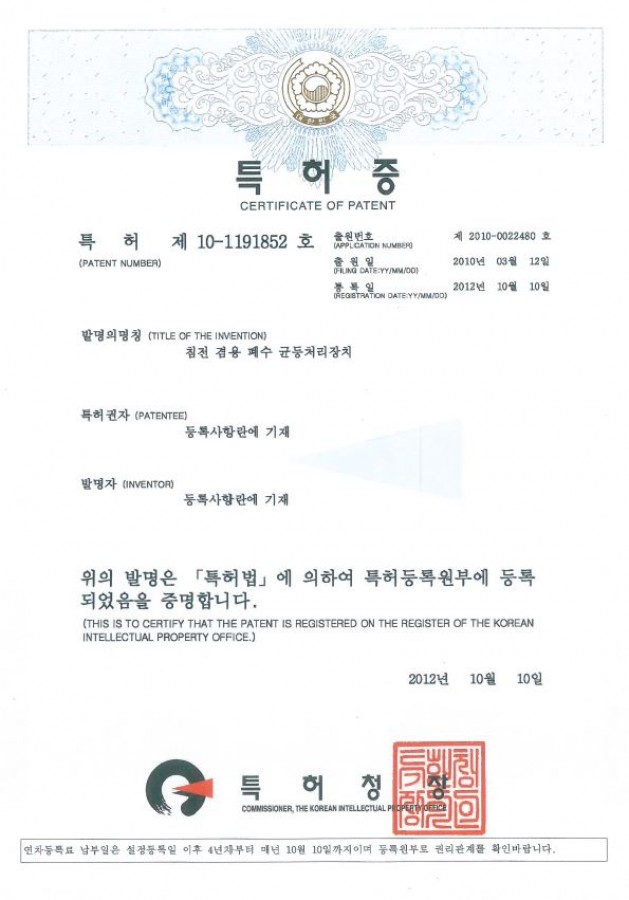

  • 침전 겸용 폐수 균등 처리장치
